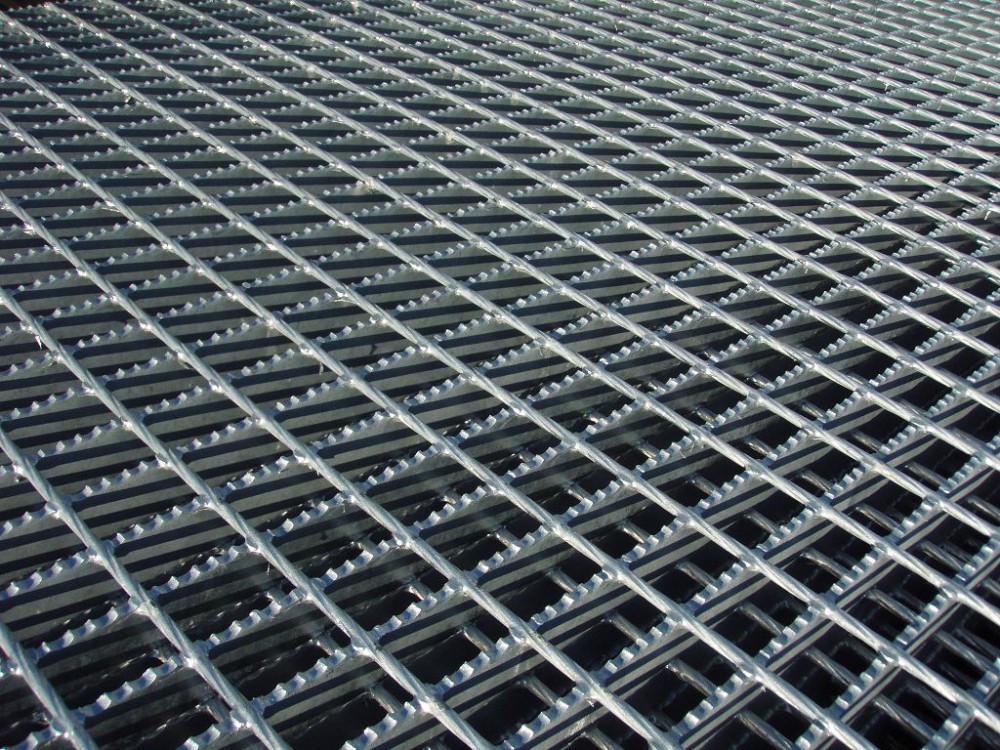

Сварной настил: назначение, виды

Сварной настил: назначение, виды

Настилы из металла чаще всего выполняются сварным методом. Сварные изделия более прочные, чем прессованные имеют более широкий модельный ряд. Их изготавливают контактной сваркой на автоматической линии.  У производственников можно встретить и другие наименования таких изделий: сварной настил sp, сварная металлическая решетка, сварная ячеистая решетка. Цена изделия зависит от количества металла, пошедшего на его изготовление. На 2021 год среднерыночная стоимость одного квадратного метра настила из стали составляет от 4 000 до 6000 р.

Из чего состоит

Настил выполняют из металлических прутков и полос. Полосы выполняют несущую функцию, прутки устанавливаются поперек и является связующим элементами. В процессе производства их приваривают точечной сваркой над полосами. В местах стыка образуется однородное соединение, так как расплавленный металл вдавливается. Несущие полосы имеют стандартные размеры в толщину и высоту. Сам решетчатый настил в своем названии несет все данные, позволяющие сделать выводы о его параметрах:

  • указывают буквами способ производства – SP (контактные сварной) или P (прессованный);
  • в миллиметрах пишут размер ячейки, несущей полосы, решетки.
  • Показывают, есть ли антикоррозионное покрытие, например ZN означает оцинковку.

Производители настилов по желанию заказчика могут выполнять нестандартные изделия, придавая им необычную форму, сложную геометрию делая вырезы. Для этого необходимо предоставить чертеж или эскиз.

Где применяют

Сварные решетки часто используется как напольное покрытие. Ими зарывают полы в цехах, на рабочих площадках, в переходах, ступени лестниц. Они не дают подошвам скользить, загрязнения (пролитое масло, стружка) проваливаются сквозь ячейки и персонал ходит по чистому полу. Настил из металла полученный сварным методом, выдерживает большой вес, легкий, не задерживает свет, поэтому в некоторых конструкциях его используют вместо пола. В этой роли он широко применяется в сооружениях для обслуживания нефтяных и газовых установок.

Изделие можно использовать как ограждение в промышленном строительстве. С его помощью отделяют опасные зоны. Светопроницаемость настила позволяет визуально контролировать, что за ним происходит. Заборы в таких случаях не подходят. Металлические решетки делают по стандартам DIN и ГОСТ. Для решетчатого сварного настила, идущего на изготовление ступеней используют DIN 24531.
