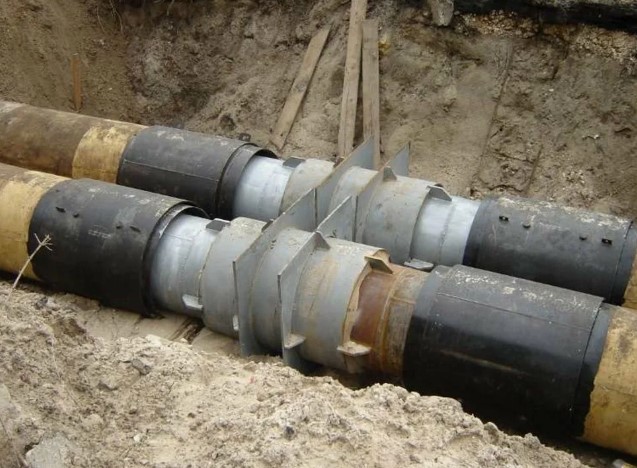

Назначение и виды компенсаторов трубопровода

В процессе эксплуатации трубопроводы постоянно подвергаются внешней и внутренней нагрузке. Специальные кожухи и покраска помогает защитить трубу от внешних воздействий. Чтобы нивелировать внутренние факторы, которые могут привести к аварии, в магистрали устанавливают разные виды компенсаторов.

Причины использования

Компенсатором трубопровода называют специальный элемент трубы, который имеет гибкую конструкцию. За счет этого он снижает риск деформации в магистрали, так как гасит чрезмерные расширения при изменениях давления, температуры и прочих условий внутренней среды. Также они отлично гасят вибрацию, которая может возникнуть в системе и привести к ее разгерметизации.

Компенсатор устанавливается в срез трубы после предварительного расчета, при этом крепеж осуществляется разными способами. Рабочая жидкость протекает по его внутренним стенкам.

Такие защитные элементы трубопровода уберегают его от аварий и значительно продлевают его эксплуатационные сроки, уменьшая при этом количество профилактических ремонтов.

Основные виды компенсаторов и их особенности

1. Резиновые. Они имеют ряд преимуществ: не подвержены коррозии и обладают химической устойчивостью к рабочей среде трубы. Также они эластичны и имеют невысокую истираемость.
2. Сильфонные. Внешне похожи на пружину и имеют аналогичный способ действия: растягиваются и сжимаются в любых направлениях. Помимо защиты от механических повреждений, они способны компенсировать недочеты монтажа труб.
3. Линзовые. В их основе лежит способность П-образного профиля, из которого они состоят, упруго реагировать на вибрации или расширения. Такое строение формируют линзу, которую в количестве от одной до четырех штук включают в трубопровод.
4. Тканевые. Такие компенсаторы нацелены на снижение уровня шума, возникающей вибрации и компенсации теплового сжатия или расширения при температурных изменениях рабочей среды. Выбирая тканевый компенсатор, обеспечивают невысокую стоимость монтажа и транспортировки и за счет небольшого веса снижают распорную нагрузку на жесткие конструктивные элементы.
5. Сальниковые. Этот вариант появился одним из первых и имеет высокую компенсирующую способность, но износостойкость уплотнителя невысокая, что может приводить к протечкам.

Как подобрать необходимый компенсатор

Качественная работа трубопровода будет завить от верного подобранного компенсатора. Выбор его будет зависеть от таких параметров системы, как температура, давление, агрессивность и агрегатное состояние рабочей среды. Также важным параметром является назначение трубопровода, его размеры и протяженность.

Поэтому выбор и установку компенсатора стоит доверить профессионалам, которые подробно изучат технические и эксплуатационные характеристики магистрали и с учетом них сделают правильный выбор. Такой трубопровод прослужит намного дольше и есть возможность минимизировать риски возникновения аварий и необходимость ремонта.
