Учимся паять пластиковые трубы
Что нужно приобрести перед началом работы?
Применение пластиковых труб в отоплении постоянно возрастает. Монтаж пластиковых трубопроводов имеет ряд особенностей. Самым ответственным элементом в технологическом процессе монтажа является пайка труб отопительной системы.
Для соединения пластиковых труб отопления используют специальный паяльник.
Для выполнения этой работы нужно применять следующие инструменты и материалы:
- специальный паяльник для нагрева деталей;
- резак для пластиковых труб;
- инструмент для зачистки комбинированных труб;
- рулетка;
- электрический шнур-удлинитель;
- этиловый или изобутиловый спирт;
- полипропиленовые трубы;
- дополнительные комплектующие для монтажа системы отопления.

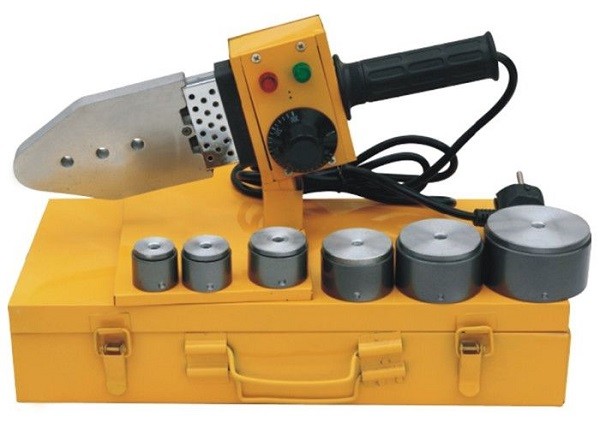

В комплект паяльника для пластиковых труб входят насадки различного диаметра и резак.
Паяльник по конструкции и принципу нагрева напоминает обыкновенный утюг. Отличается он от утюга только формой и назначением. Среди мастеров термин “утюг” закрепился за паяльником как профессиональный. В состав паяльника входят нагревательный элемент и регулятор температуры. Поверхность соединяемых деталей подогревается специальными насадками, входящими в комплект паяльника. Каждая насадка состоит из 2-х соединяющихся между собой частей. Продаются различные паяльники, цена которых различается между собой в 5 раз. Соответственно, отличается качество. Их условно можно разделить на профессиональные и бытовые. Профессиональный рассчитан на многоразовое применение.
В комплект дешевого прибора могут быть включены насадки невысокого качества. Их тефлоновое покрытие выгорит быстро. От качества покрытия насадки напрямую зависит качество соединения пластиковых деталей. Как только пластик начинает прилипать к насадке, это означает, что необходимо ее менять. При рассмотрении насадки видно, что одна ее сторона предназначена для того, чтобы нагреть деталь снаружи, другая – для внутренней поверхности соединительного элемента.
Как производится пайка?
Последовательность работы для пайки пластиковых труб такова:
- нарезка участков трубопровода до необходимого размера;
- подготовка контактных поверхностей;
- нагревание и стыковка;
- выдержка в неподвижном состоянии.

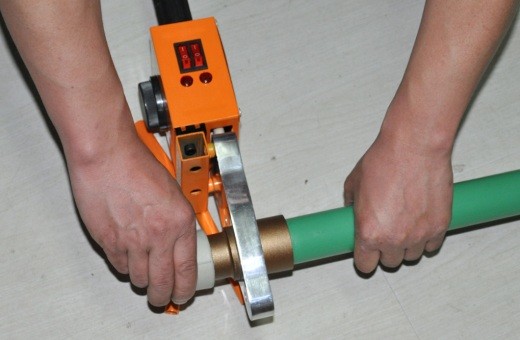

Детали на горячую насадку паяльника необходимо надевать до упора.
Полипропиленовые трубы применяются в водопроводах питьевой воды, горячего водоснабжения и для систем отопления. Назначение трубы зависит от ее типа. Для систем отопления применяются однородные трубы типа РN-20 и комбинированные типа PN-21A1. Трубы для отопления отличаются от остальных более толстыми стенками. Комбинированные трубы в середине сечения имеют слой алюминия. Кроме основных труб, в монтаже дополнительно применяется арматура. Это соединительные муфты, переходники, муфты с резьбовыми соединениями, уголки, тройники, отводы, крестовины, заглушки и разъемные соединители. Вдобавок нужны крепежные соединения труб со стенами и шаровые краны. Гибка пластиковых труб не применяется. Поэтому необходим такой разнообразный список дополнительных комплектующих.
Сам процесс пайки несложен. Утюг нагревают до необходимой температуры, которая устанавливается на терморегуляторе паяльника. Трубу и соединяемый фитинг одновременно надевают на нагретую насадку паяльника. После выдержки времени нагрева детали снимаются с насадки. Сразу же делается ввод трубы в муфту. В качестве муфты имеется в виду тройник или какой-либо другой переходник из числа дополнительных комплектующих. Сущность соединения – диффузия. Это взаимное проникновение материала трубы и муфты, с которой делается спайка. Встык трубы не соединяются.
Нужно строго контролировать температуру насадки и время нагрева деталей.
Внимание нужно уделить надеванию детали на насадку до упора. При соединении нагретых частей труб и муфт между собой, вставка производится тоже для упора. Усилие при соединении деталей нельзя увеличивать после достижения упора. С этого момента необходимо обеспечить неподвижность соединения. Дополнительный контроль достижения упора осуществляется визуально по отмеренной рулеткой и отмеченной соединяемой зоне. Правильность всех манипуляций и движений при работе приобретается опытом. При приобретении навыка время ввода не обязательно контролировать. Поэтому лучше сделать несколько опытных соединений, разрезать полученный стык и проверить качество. Свойства стыка должны быть такие же, как и соединяемой трубы. Самого стыка в разрезанном поперечном сечении не должно быть видно.
Дополнительные условия пайки
Таблица времени сварки полипропиленовых труб.
Паяют детали только из одинакового материала. Для соединения деталей они должны быть подготовлены. Подготовка заключается в отрезании до нужного размера. Отмечается также соединяемая зона. Отрезать трубу следует строго перпендикулярно оси. Для этого применяется специальный резак. Он входит в комплектацию паяльника. При пайке труб, армированных алюминием, нужно зачистить алюминиевую прослойку со стороны пайки специальным устройством. Труба, армированная стекловолокном, не зачищается.
Поверхности соединяемых деталей должны быть чистыми и обезжиренными. Для обработки их применяется этиловый или изобутиловый спирт. Растворители на нефтяной основе, такие как бензин, ацетон или уайт-спирит, употреблять нельзя. Поверхности насадок следует очистить от остатков пластика. При этом применять наждачную бумагу нельзя, чтобы не повредить слой тефлона.
Время нагрева и время процесса соединения (ввода) зависят от диаметра трубы. Время нагревания и охлаждения приводится в специальной таблице. Тут же приведено и минимальное время остывания. Время нагрева измеряется от полной натяжки детали на насадку и до ее снятия. Температура насадки при этом 260°С.
Нужно помнить, что полипропиленовые трубы имеют относительно большой термический коэффициент расширения. Для того чтобы при укладке элементов отопления в стены или в стяжку на полу не возникли дополнительные напряжения при изменении температуры, необходимо предусмотреть компенсаторы. Компенсаторы представляют собой П-образные участки трубопровода. Иногда применяются металлические компенсаторы, представляющие собой сильфоны (гофрированные патрубки) с переходной резьбой.
Применение пластиковых труб отличается относительной дешевизной и надежностью. В эксплуатации течь не появляется даже при полном замораживании системы. Течь бывает только по одной причине – при нарушении технологии монтажа. Халатность в работе не допустима. Только строгое соблюдение всех выше указанных условий обеспечит высокое качество системы отопления.
