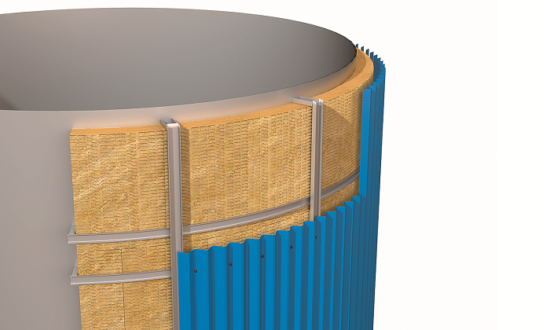

Расчет тепловой изоляции трубопроводов и оборудования выполняется по определенным формулам и должен соответствовать СНиП.
Расчет тепловой изоляции для плоских поверхностей осуществляется по следующим формулам (Рис.1)
Расчет для криволинейных поверхностей может осуществляться по следующим формулам (рис.2), где
По формуле 1 осуществляется расчет теплоизоляции для плоской поверхности из n-слоев (в большинстве случаев защитная поверхность состоит не из одного, а из нескольких слоев).
По формуле 2 осуществляется расчет однослойной теплоизоляции для плоской поверхности.
По формуле 3 осуществляется расчет для криволинейной поверхности из n-слоев.
По формуле 4 осуществляется расчет однослойной теплоизоляции для криволинейной поверхности.
Самостоятельно провести расчет толщины теплоизоляции оборудования довольно трудно. Если у вас нет времени и специальных знаний, вы можете обратиться в компанию, которая проведет расчет за вас. На сегодняшний день на рынке немало предложений от фирм, которые занимаются подобными вычислениями и составлением всей сопутствующей документации на профессиональном уровне. Это более затратный способ, нежели самостоятельный расчет, но он поможет избежать ошибок и сэкономит ваше время.
Если же вы все же решили работать самостоятельно, т.е. без привлечения профессионалов, то для вас существует множество компьютерных программ, которые помогут автоматизировать процесс самостоятельного расчета толщины теплоизоляционного слоя и других параметров изоляции. Функциональность большинства таких программ поможет вам в автоматическом режиме просчитать нужные параметры, достаточно просто ввести характеристики вашей конструкции и выбранного теплоизоляционного материала. вы сможете провести расчет следующих показателей для трубопроводов:
Множество аналогичных программных продуктов этой сферы вы можете бесплатно скачать в свободном доступе в сети Интернет или же воспользоваться программой-калькулятором на сайте некоторых строительных компаний. В большинстве своем эти программы просты и построены на интуитивно понятном интерфейсе, а функциональность и методы использования подробно расписаны в руководствах.
Размер тепловой изоляции трубопроводов зависит от того, какую задачу она должна решать. Выделяют несколько видов задач, выполняемых теплоизоляцией.
В случае, когда рассчитывается теплоизоляция для трубопроводов надземной прокладки, расчет ведется по заданной плотности теплового потока. Вычисления толщины во многом зависят от температуры теплоносителя, температуры воздуха, расположения изолируемого трубопровода (помещение или открытый воздух), величины заданного или нормального теплового потока, а также наружного диаметра трубы. Следует помнить, что значение плотности теплового потока с поверхности труб будет определяться общим тепловым балансом предприятия, требованиями технологического процесса или нормативными значениями четвертого приложения СНиП 2.04.14-88 «Тепловая изоляция оборудования и трубопроводов».
Преследование таких целей обычно связано с тем, что требования техники безопасности предписывают необходимость снизить тепловыделение в помещении для защиты обслуживающего персонал от ожогов, а тепловые потери на предприятии не регламентированы. По закону, в соответствии с нормами и требованиями СНиП, при температуре теплоносителя ниже 100°С, находящегося в помещении, температура на поверхности изоляции труб не должна превышать 35°. При температуре теплоносителя свыше 100 °С, температура поверхности не должна превышать 45°. На открытом воздухе планка температур повышается, но все равно ограничена 55°С при использовании металлического защитного покрытия и 60° при использовании других видов покрытий теплоизоляции труб.
При выборе защитного покрытия теплоизоляции труб, находящихся в помещении, необходимо учитывать радиационные свойства его поверхности. Так, для снижения толщины слоя тепловой изоляции трубопроводов следует применять неметаллическое защитное покрытие с высоким коэффициентом излучения, так как при одних и тех же условиях расчета толщина неметаллического покрытия теплоизоляции труб окажется существенно ниже, чем при металлическом покрытии. Размеры изоляционного слоя, определяемого расчетом по заданной температуре на его поверхности, будут зависеть от таких факторов как:
Такая тепловая изоляция выполняется для того, чтобы жидкость, находящаяся внутри трубопроводов, при прекращении своего движения не замерзала. Это обычно делается для труб малого диаметра, у которых запас аккумулируемого тепла незначителен. Время, на которое тепловая изоляция поможет предохранить жидкость от замерзания при остановке, ограничено и зависит от следующих факторов:
Вероятность замерзания уменьшается с возрастанием диаметра трубы и температуры жидкости. Также необходимо учитывать, что при отсутствии вентиляции с повышением относительной влажности воздуха расчетная толщина слоя тепловой изоляции будет расти.
Расчет утеплителя для трубопроводов, которые расположены на открытом воздухе, не выполняют. Данный вид теплоизоляции предназначен для оборудования, которое содержит вещества с температурой ниже, чем температура воздуха в помещении (например, холодная вода). На толщину теплоизоляционного слоя, используемого для предотвращения конденсации влаги на поверхности, будут влиять такие факторы, как:
Следует учитывать, что расчетная величина толщины изоляционного слоя будет расти с ростом относительной влажности воздуха.

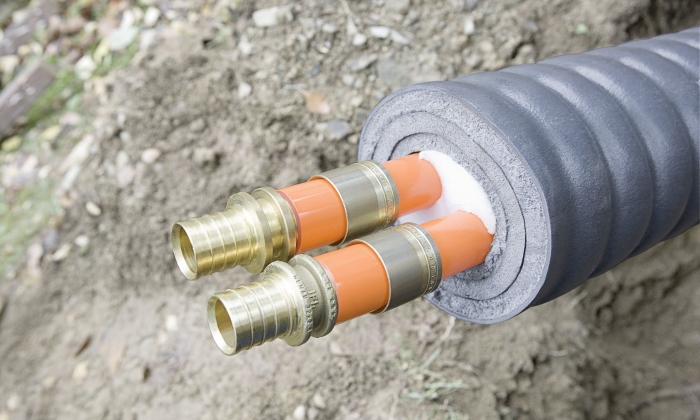

При двухтрубной подземной канальной прокладке величина толщины тепловой защиты труб рассчитывается с учетом следующих факторов:

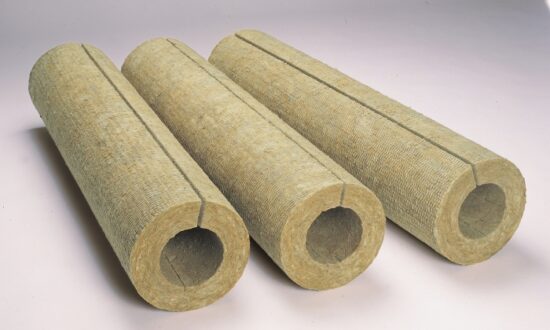

Величина толщины теплоизоляционного слоя выбирается в соответствии с требованиями СНиП. При этом расчет для подающей и обратной трубы чаще всего одинаков. Универсального теплоизолятора не бывает. В каждом отдельном случае следует подбирать свое теплоизоляционное покрытие, которое сможет обеспечить выполнение необходимых задач. Поэтому следует тщательно изучить возможные материалы.
Следует помнить, что расчет толщины тепловой изоляции трубопроводов – это непростой процесс, требующий учета множества факторов и соответствия строительным нормам и правилам. Основным документом, регламентирующим величину толщины слоя тепловой изоляции и многих других его параметров, является СНиП 2.04.14-88. “Тепловая изоляция оборудования и трубопроводов”. В этом документе содержатся основные требования к конструкциям, изделиям и материалам для тепловой изоляции и все расчетные технические характеристики материалов, которые помогут при выборе толщины защитного слоя.
