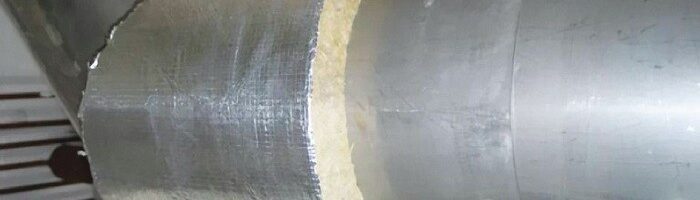

Теплоизоляция воздуховодов

Воздуховод – устройство, имеющее вид трубопровода, которое используется для перемещения воздуха в вентиляционных системах, воздушном отоплении, кондиционировании воздуха и технологических целях.

Теплоизоляция для воздуховодов необходима для предупреждения образования конденсата на поверхностях, огнестойкости, шумоизоляции, уменьшения теплопередачи на улицах или в закрытых помещениях.

Чтобы избежать образования конденсата в вентиляционной системе, следует устраивать теплоизоляцию воздуховодов.

Существует одна основная проблема в воздуховодах – это предотвращение образования конденсата на внешней поверхности. Эти образования на трубе зачастую приводят к коррозии и плесени. Также влага портит отделку помещения и его внешний вид. Для того чтобы предотвратить все эти последствия, необходимо, чтобы температура поверхностной части воздуховода была не ниже, чем температура в помещении, где находится труба. Эту проблему можно решить с помощью теплоизоляции для воздуховодов, которая помогла бы избежать всех негативных последствий благодаря низкой теплопроводности и высокому сопротивлению паропроницаемости.

Определяется необходимая толщина теплоизоляционного слоя с учетом температуры точки росы, которая зависит от температуры и уровня влажности в помещении, разницы температур в воздуховоде и помещении и параметров самого воздуховода. Для этого очень важен правильный расчет.

Но через определенное время происходит незначительное влагопоглощение в любых теплоизоляционных материалах. Это приводит к повышению теплопроводности.

Противопожарная безопасность и теплоизоляция

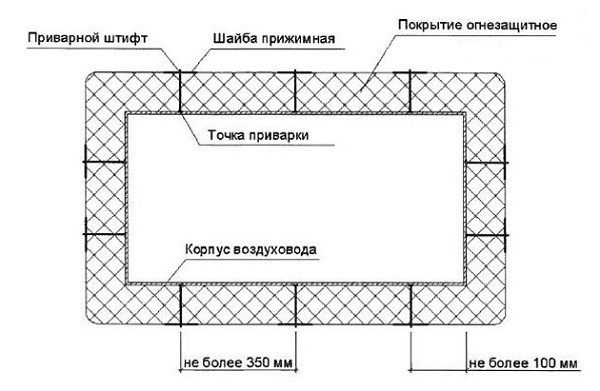

Схема устройства огнезащитного покрытия воздуховода.

Противопожарная безопасность определяется огнестойкостью того или иного материала. Есть 6 классов, определяющих огнестойкость по степени возрастания пожаробезопасности: от 0 до 5. Класс огнестойкости определяется и присваивается исходя из результатов испытаний, при которых образцы материалов подвергаются воздействию высоких температур.

В теплоизоляции для воздуховодов применяют материалы, которые имеют 0 класс по огнестойкости. Но если у канала многослойная облицовка, то тогда допускается класс огнестойкости 0-1. Это условие соблюдается в том случае, если поверхности в рабочем состоянии состоят из негорючего материала, толщина трубы не менее 0,08 мм и обеспечивает постоянную защиту внутреннего слоя теплоизоляции, у которого класс огнестойкости не превышает 1.

Шумоизоляция в воздуховодах

Системы воздухораспределения и воздухоподготовки, как правило, сильно шумят. Этот шум передается через систему воздуховодов. Вентиляция создает шум в системе, он возникает в результате турбулентности воздушного потока, работы вентилятора. От работы вентилятора создается вибрация и другие акустические эффекты. Шум распространяется по воздуховодам из помещения в помещение. Избежать шумовых эффектов можно, если скорость воздуха в воздуховодах будет небольшой. Можно установить демпфирующие устройства в месте присоединения вентилятора или использовать эластичную подвеску. Шум воздуховодов можно уменьшить с помощью шумоглушителей или звукоизолирующего покрытия. Большинство теплоизоляционных материалов обладают хорошими звукоизоляционными свойствами, поэтому они могут быть использованы с целью сохранения тепла и уменьшения шумов. Поэтому при выборе теплоизоляционных материалов следует обращать внимание на его шумоизолирующую эффективность.

Какая теплоизоляция для воздуховодов лучше?

Теплоизоляцию можно устраивать с внутренней или наружной стороны воздуховода.

Теплоизоляция для воздуховодов может быть внутренней или наружной. В случае внутренней изоляции воздушный поток, который проходит по воздуховоду, контактирует с этой теплоизоляцией. Если использовать в этом случае минеральную вату или стекловату как утеплитель, поверхностные волокна нужно дополнительно упрочнить, чтобы они плотно прилегали к трубе и под воздействием воздушных масс не отслаивались. Для подобного упрочнения применяются клеящие вещества, которые не оказывают влияния на огнестойкость теплоизоляционного покрытия. Также, в случае возгорания, клеящие вещества не должны выделять токсичные газы.

При внутренней теплоизоляции для воздуховода необходимо будет увеличивать сечение трубы в целях сохранения пропускной способности воздуха для сохранения необходимой скорости. Внутренняя сторона теплоизоляции, которая соприкасается с потоком воздуха, должна быть гладкой, чтобы сопротивление воздуха не увеличивалось в воздуховоде. Здесь важен расчет.

На сегодняшний день комбинированная изоляция не столь распространена, так как проблемы с шумоизоляцией решаются гораздо проще и эффективней с помощью глушителей или шумоизоляционных мероприятий да и современная вентиляции работает гораздо тише. Также при внутренней теплоизоляции для воздуховодов необходимо регулярно делать профилактику возникновения очагов бактерий, образования отложений грязи. Эти процедуры достаточно трудоемки и приводят к расслоению теплоизоляционного материала, который теряет свои свойства. Поэтому сегодня более распространена наружная теплоизоляция воздуховодов, которая еще и более пожаробезопасна, так как риск распространения огня из помещения в помещение снижается в случае пожара.

Виды теплоизоляционных материалов:

Схема работы воздуховода.

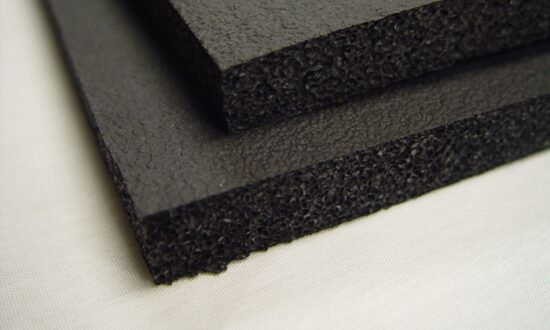

1. Пеноэластомеры – самогасимые материалы. Представляют из себя гибкие пеноматериалы с закрытыми порами, которые не подвергаются действию плесени и микроорганизмов. Обладают высокой стойкостью к паропроницанию и влагопоглощению.
2. Минеральные волокна. Материалы из минеральной ваты или стекловаты, имеющие вид формованных жестких и полужестких элементов. При использовании в наружном утеплении защищены армированным алюминиевым крафт-листом, при внутреннем – слоем стекловолокна с поверхностной специальной пропиткой.
3. Полиуретан, полиэтилен, полистирен, полиизоцианат, поливинил хлорид. Изготавливаются в блоках и пластинах, трубных секциях. Применяют для внутренней теплоизоляции. Относятся к негорючим материалам.
4. Фенольные вспученные смолы. Огнестойкие, не подвержены воздействию микроорганизмов. Широко распространены в холодильных системах.

При выборе теплоизоляционного материала необходимо учитывать все факторы для того, чтобы получить хорошую теплоизоляцию воздуховодов на долгие годы. Важно место, в котором находится воздуховод: на улице или в закрытом помещении. Очень многое зависит и от толщины самой трубы, диаметра. Нужно использовать расчет специалиста о том, какой толщины должна быть труба, какой вид теплоизоляции лучше использовать, какой утеплитель выбрать, чтобы лучше сохранялось тепло.
