Расчет теплопотерь помещений

Расчет теплопотерь помещений

Обеспечение того или иного пространства здания теплом достигается с помощью установки соответствующего оборудования. В зависимости от типа здания, это могут быть разные приборы и обогреватели. Так, например, в частном доме чаще всего используются небольшие одно- или двухконтурные газовые котлы, которые могут быть напольными или настенными. В некоторых отдельных домах и по сей день встречаются такие нагревательные сооружения, как дровяные печи или печи-буржуйки. Конечно же, это бывает очень редко, но все-таки эти обогреватели, которые в течение нескольких сотен лет позволяли людям обеспечивать тепло в домах, и сейчас на должном уровне выполняют свои прямые функции. Что же касается производственных предприятий, то на них довольно широкое применение получили так называемые «воздушные пушки», которые, благодаря встроенному вентилятору, разгоняют по всему помещению нагретый до определенной температуры воздух, а в теплое время года они способны выполнять функции кондиционера и вентилятора (достаточно лишь отключить нагревательный элемент).

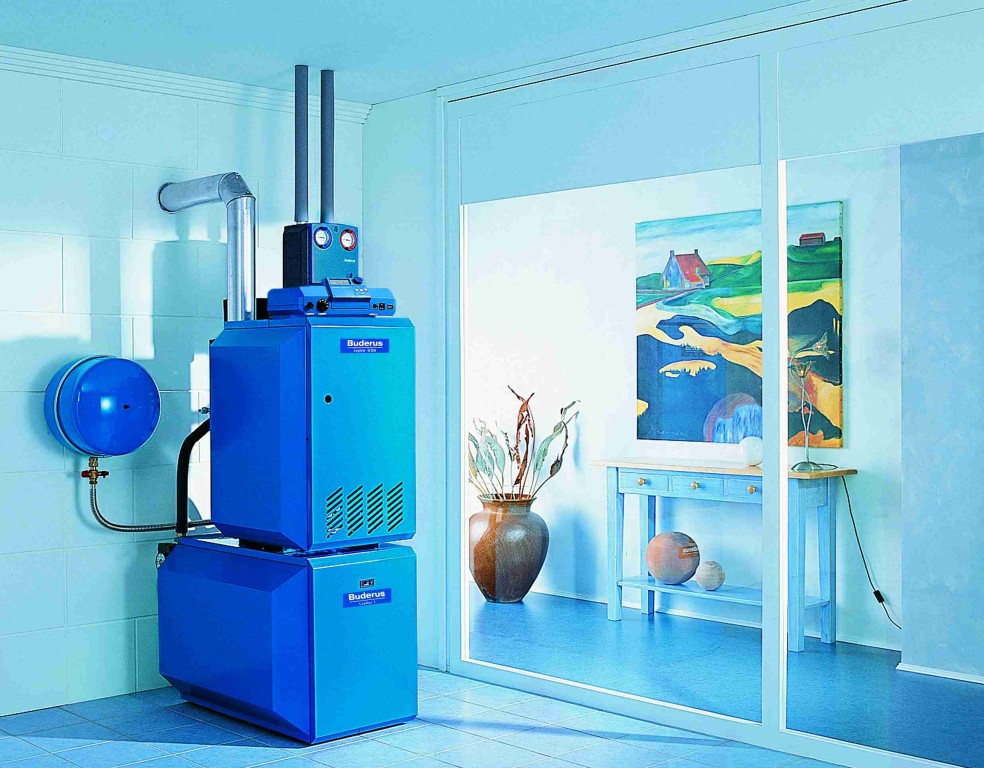

Напольный котел

Напольный котел отопления устанавливают в отдельное помещение.

Помимо этих приспособлений, на крупных предприятиях по созданию и производству каких-то промышленных или продуктовых товаров используется паровое отопление. Оно заключается в том, что образующийся в процессе производства пар не отправляется на прямую в атмосферу через отводящую трубу, а направляется по трубам, расположенным по всему периметру здания. Этот способ позволяет экономить средства на оплате за электроэнергию или за магистральный газ. Помимо всего прочего, это замечательный способ уменьшить масштабы негативного влияния продуктов человеческой деятельности на окружающую среду. Конечно же, по сравнению с отопительным оборудованием прошлого поколения, техника сейчас оказывается на несколько шагов впереди, но теплопотери остаются на достаточно критическом уровне. Именно поэтому необходимо не только осуществлять систематический расчет теплопотерь здания, но и предпринимать некоторые попытки для того, чтобы эти показатели снижались.
Как проводятся расчеты тепловых потерь?

Процесс теплопотерь дома.

Процесс теплопотерь дома.

Независимо от того, в каком здании или помещении проводится замер теплопотерь, они в большинстве своем связаны с тем, что нагретый воздух выходит из помещения через разнообразные ограждающие конструкции. К ним относятся стены, потолки, полы, окна, двери и многое другое. Помимо этого, здесь еще следует назвать такой фактор, как необходимость нагревать тот воздух, который просачивается в помещение через всевозможные зазоры и неплотные соединения опять-таки между ограждающими конструкциями. Таким образом, для того чтобы избежать теплопотерь, необходимо произвести их расчет и потом уже попытаться наметить основные этапы работы по преодолению данной ситуации.

Методика расчета теплопотерь помещений и порядок его выполнения

Схема утепление входных дверей

Схема утепление входных дверей.

Все потери помещениями различных типов тепла складываются из теплопотерь, происходящих через разнообразные ограждающие конструкции, например, стены, окна, перегородки, перекрытия или полы, и из расходования тепла на процесс нагревания воздуха, который попадает внутрь здания через неплотно защищенные сооружения, присутствующие в конструкции данного рассматриваемого помещения. Иногда в некоторых промышленных зданиях случаются и другие варианты возможной потери тепла, природу которых можно связать только с практической деятельностью предприятия и условиями, в которых происходит непосредственная деятельность этой организации.

В любом случае учет теплопотерь необходимо производить для всех конструкций ограждающего типа, которые присутствуют в отапливаемом помещении.

При этом не обязательно учитывать потери тепла, которые осуществляются через внутренние конструкции, если разность их температуры с температурой в соседних помещениях не превышает 3 градусов по Цельсию.
Как рассчитать теплопотери здания сквозь ограждающие конструкции?

Формулы расчета теплопотерь

Формулы расчета теплопотерь.

Для этой цели существует следующая формула: Qогр = F (tвн — tнБ) (1 + Σ β ) n / Rо

В которой, tнБ — это температура воздуха снаружи, измеряемая градусами по Цельсию;

tвн — температура внутри помещения, мера измерения которой тоже — градус по Цельсию;

далее за F принимается площадь всех защитных сооружений, в квадратных метрах;

n — коэффициент, учитывающий положение ограждений или защитных сооружений внутри здания, то есть положение внешней поверхности этих объектов по отношению к наружному воздуху;

под β подразумеваются добавочные теплопотери, рассчитанные в некоторых долях от основных потерь тепла;

Rо — это сопротивление процессу передачи тепла, измеряемое в отношении произведения кв. метров на градусы по Цельсию к Вт.

Сопротивление обычно тоже находится по формуле Rо = 1/ αв + Σ ( δі / λі ) + 1/ αн + Rв.п. Здесь за αв берется коэффициент восприятия тепла внутренней поверхностью имеющихся ограждений, мера измерения этого компонента — отношение Вт к произведению метра в квадрате на градус по Цельсию;

λі — это расчетный коэффициент теплопроводности для используемого материала одного слоя конструкции;

δі — толщина одного слоя материала;

αн — коэффициент отдачи тепла ограждением;

Rв.n — термосопротивление внутри воздушной замкнутой прослойки;

Коэффициенты αн и αв в некоторых случаях имеют постоянные значения, как и значение λі, которое указано в специальных справочниках;

δі — величина, которую назначают дополнительно, согласно заданию, и определить ее можно только по чертежам конструкций ограждений;

Коэффициенты восприятия тепла αв для внутренней поверхности стен, полов и потолков равна 8,7 кв.м׺С/Вт. Обозначаемый символом αн коэффициент теплоотдачи наружных стен и перекрытий, над которыми нет чердака, равен 23. В случае же с имеющимися в конструкции здания чердаками и подвалами этот коэффициент снижается практически вдвое, равняясь таким образом, 12 кв.м׺С/Вт.

Вернуться к оглавлению

Добавочные тепловые потери через окна и двери

Крайне редко прибегают к технологии подсчета потерь тепла через двери или окна, поэтому удобнее воспользоваться приведенными в справочных материалах данными. Согласно им, через двери, окна и стены, ориентированные на северные стороны, наблюдаются потери тепла в 0,1 β. Если же окна, стены и двери смотрят на запад или юго-восток, то теплопотери уменьшаются и равны 0,05 β

Вернуться к оглавлению

Расчет расходов тепла на нагревание попадающего снаружи воздуха

Добавочные теплопотери

Добавочные теплопотери.

Существует два общепринятых для этого случая типа расчетов. Посредством первого можно определить расход энергии Qі, уходящей на нагревание воздуха, проникнувшего извне через вентиляционную вытяжку. Второй же расчет помогает определить расход тепловой энергии на подогрев воздуха извне, проникающего внутрь помещения через неплотно установленные ограждения.

Определяем Qі по формуле 0,28 L ρн с (tвн — tнБ) (1),

в которой L, м3 на 1 час, представляет собой расход выходящего наружу воздуха;

с — это удельная величина тепловой емкости воздуха, измеряемая в кДж;

ρн — это плотность наружного воздуха, кг/м3.

Вернуться к оглавлению

Расчет тепловых потерь частного дома

Достаточно часто происходит так, что, еще до того как вы поселитесь в новом доме, в нем остается всего-навсего доработать какие-то мелочи своими собственными руками или же, наоборот, приходится обращаться за помощью профессионалов, для того чтобы сделать то, что вы оставили на последнюю очередь. И в первом, и во втором случае проблему необходимо решить как можно скорее, но разница заключается в том, что, до того как приступить к реализации какой-то серьезной задачи, нередко требуется провести мероприятия подготовительного характера. Так, например, если у вас еще не проведено отопление, то сначала нужно будет провести расчет тепловых потерь и только потом определяться с тем, какая отопительная система будет подходящей в вашем конкретном случае.

Для того чтобы осуществить намеченное мероприятие, необходимо определиться с тем, через что именно в частном доме может выходить тепло. Самый первый ответ, который приходит на ум, связан, конечно же, с дверью. Еще бы, ведь именно она является той частью, которая не только стоит на границе улицы и дома, но и находится в открытом состоянии очень часто. И если в весенний или летний период данное ее положение становится всего-навсего причиной проникновения в дом комаров, мух и каких-то других мелких (порой и крупных) насекомых, то осенью, зимой и ранней весной результаты данных действий намного серьезнее: за несколько секунд выхолаживается одна комната, а если учесть, что в дом не только приходят, но из него еще и выходят, то, как минимум, раз в день дверь открывается на 2-3 минуты. И если в квартирах более быстрому остыванию внутренней температуры помещения препятствует подъезд, то в частном доме такой защиты нет.

Итак, с дверью разобрались, здесь ничего нового мы не узнали, а лишь подтвердили лишний раз правоту своих догадок и подозрений. Далее представляем список частей здания, виновных в тепловых потерях:

  • стены;
  • окна;
  • потолок;
  • чердачное покрытие или крыша;
  • пол на первом или на цокольном этаже;
  • вентиляционная система.
Вернуться к оглавлению

Теплопотери и их расчет на примере двухэтажного здания

Сравнение расходов на отопление зданий разной формы

Сравнение расходов на отопление зданий разной формы.

Итак, возьмем для примера небольшой домик с двумя этажами, утепленный по кругу. Коэффициент сопротивления теплопередаче у стен (R) при этом будет в среднем равен трем. Здесь учитывается то, что к основной стене уже прикреплена теплоизоляция из пеноплекса или из пенопласта, толщиной около 10 см. У пола данный показатель окажется чуть меньше, 2,5, так как утеплителя под отделочным материалом нет. Что касается кровельного покрытия, то здесь коэффициент сопротивления достигает 4,5-5 благодаря тому, что утеплен чердак с помощью стекловаты или минеральной ваты.

Кроме того, что вы определите то, насколько способны те или иные интерьерные элементы противиться естественному процессу улетучивания и охлаждения теплого воздуха, нужно будет определиться с тем, каким именно способом это происходит. Возможно несколько вариантов: испарение, излучение или конвекция. Помимо них, существуют и другие возможности, но к частному жилому помещению они не относятся. При этом, осуществляя расчеты теплопотерь в доме, не нужно будет учитывать, что время от времени температура внутри помещения может повышаться от того, что сквозь окно солнечные лучи нагреют воздух на несколько градусов. Не стоит в данном процессе ориентироваться еще и на то, что дом стоит в каком-то особом положении по отношению к сторонам света.

Для того чтобы определить то, насколько серьезными являются теплопотери, достаточно провести расчет данных показателей в самых населенных комнатах. Наиболее точный расчет предполагает следующее. Сначала нужно подсчитать общую площадь всех стен в комнате, затем из данной суммы нужно вычесть площадь всех расположенных в этой комнате окон и, учитывая площадь кровли и пола, рассчитать теплопотери. Это возможно осуществить с помощью формулы:

dQ=S*(t внутри — t уличная)/R

Так, например, если площадь стен у вас равна 200 кв. метрам, температура в помещении — 25ºС, а на улице — минус 20ºС, то стены потеряют приблизительно 3 киловатта тепла за каждый час. Аналогично осуществляется и расчет теплопотерь всех остальных составляющих. После этого их остается лишь суммировать и у вас получится, что комната с 1 окном потеряет в час около 14 киловатт тепла. Итак, это мероприятие производится до монтажа отопительной системы по специальной формуле.
