Как сделать солнечную батарею из транзисторов или диодов?

Количество областей применения устройств, называемых солнечными батареями, увеличивается с каждым днем. Они находят все более широкое применение в военно-космических отраслях, промышленности, сельском хозяйстве, в быту. Несмотря на то что приобрести такую батарею по разумной цене становится все проще, интересно изготовить ее своими руками.

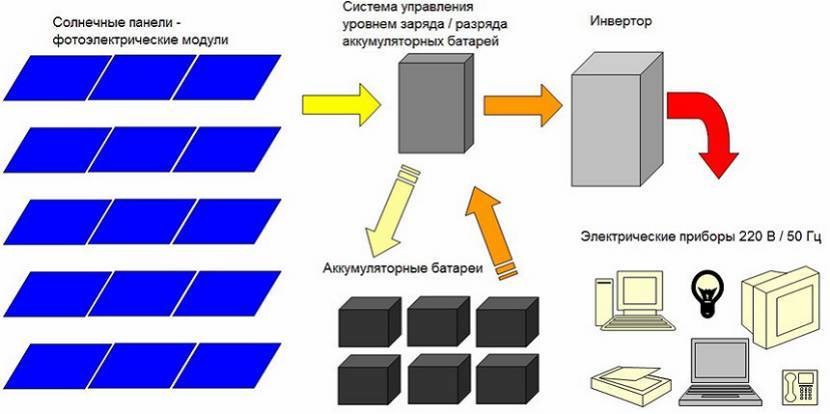

Схема подключения солнечной батареи к аккумуляторам.

В этой статье даются практические советы по изготовлению своими руками солнечной батареи, которая может использоваться как источник тока для маломощных радиолюбительских конструкций.

Самодельная солнечная батарея из диодов или транзисторов — устройство, интересное не только с точки зрения практического применения, но и для понимания принципа ее работы. Причем для ее изготовления лучше использовать полупроводниковые приборы, выпущенные 30-40 лет назад.
Как работает солнечная батарея?
Солнечная батарея как устройство, преобразующее энергию света в электрическую энергию, известно уже достаточно давно. Ее работа основана на явлении внутреннего фотоэффекта в p-n переходе. Внутренний фотоэффект — явление возникновения в полупроводнике дополнительных носителей тока (электронов или дырок) при поглощении света.

Электроны и дырки разделяются p-n переходом так, что электроны концентрируются в n-области, а дырки — в p-области, в результате между этими областями возникает ЭДС. Если к ним подключить внешнюю нагрузку, то при освещении p-n перехода в ней возникнет ток. Энергия солнца превращается в электрическую энергию.

Схема работы солнечной батареи.

ЭДС и сила тока в таком полупроводнике определяется следующими факторами:

• материалом полупроводника (германий, кремний и т.д.);
• площадью поверхности р-n перехода;
• освещенностью этого перехода.

Сила тока, создаваемая одним элементом, очень мала, и для достижения желаемого результата нужно собирать модули из большого числа таких элементов. Такой источник тока не боится коротких замечаний, поскольку величина силы тока, создаваемого им, ограничена некоторым максимальным значением — обычно несколько миллиампер.

Самодельная солнечная батарея из полупроводниковых диодов или транзисторов

Необходимые для создания солнечной батареи р-n переходы есть и у полупроводниковых диодов, и у транзисторов. У диода 1 р-n переход, а транзистор имеет 2 таких перехода — между базой и коллектором, между базой и эмиттером. Возможность использования полупроводникового прибора в этом качестве определяется 2-мя условиями:

• должна существовать возможность открыть р-n переход;
• площадь р-n перехода должна быть достаточно большой.

Самодельная транзисторная солнечная батарея

Второе условие обычно выполняется для мощных плоскостных транзисторов (см. рис. 1). Кремниевый n-р-n транзистор КТ801 (а) интересен тем, что у него легко открыть переход. Достаточно надавить плоскогубцами крышку и аккуратно снять ее. У мощных германиевых транзисторов П210-П217 (б) нужно аккуратно разрезать крышку по линии АА и снять ее. Вскрытый таким образом транзистор П210 показан на рисунке 2.

Схема подключения резистора.

Подготовленные транзисторы, прежде чем использовать их в качестве элементов солнечной батареи, следует проверить. Для этого можно использовать обычный мультиметр. Переключив прибор в режим измерения тока (предел несколько миллиампер), включить его между базой и коллектором или эмиттером транзистора, переход которого хорошо освещен. Прибор должен показать небольшой ток — обычно доли миллиампера, реже чуть больше 1 мА. Переключив мультиметр в режим измерения напряжения (предел 1-3 В), мы должны получить значение выходного напряжения порядка нескольких десятых долей вольта. Желательно рассортировать их по группам с близкими значениями выходных напряжений.

Для увеличения выходного тока и рабочего напряжения применяется смешанное соединение элементов. На рисунке 3 в качестве примера показано смешанное соединение 10-ти р-n-p транзисторов в 2 группы по 5 транзисторов. Внутри групп элементы с близкими значениями выходных напряжений соединяются параллельно. Общий выходной ток группы равен сумме токов отдельных элементов. Группы между собой включаются последовательно. Их выходные напряжения складываются. Для транзисторов со структурой n-р-n полярность выходного напряжения будет противоположной.

Для сборки источника тока лучше разработать монтажную плату из фольгированного стеклотекстолита. После распайки элементов, плату лучше поместить в корпус подходящих размеров и закрыть сверху пластиной из оргстекла. Источник тока из нескольких десятков транзисторов генерирует напряжение в несколько вольт при выходном токе в несколько миллиампер. Ее можно использовать для подзарядки маломощных аккумуляторов, для питания маломощного радиоприемника и других маломощных электронных устройств.

Самодельная диодная солнечная батарея

Схема подключения солнечной батареи.

Может быть изготовлена своими руками и солнечная батарея на диодах. В качестве примера опишем изготовление батарей на плоскостных кремниевых диодах КД202. Внешний вид этого прибора показан на рисунке 4 (а). Вместо них можно использовать другие полупроводниковые выпрямители: Д242, Д237, Д226 и т.д.

Чтобы открыть р-n переход диода КД202, нужно проделать следующие операции:

1. Зажав диод в тисках за фланец, отрезать, а затем аккуратно расправить вывод анода, чтобы потом можно было легко освободить припаянный к р-n переходу медный провод — рисунок 4 (б).
2. Приложив к сварному соединению (тот же рисунок) нож или другой острый предмет, легкими ударами, поворачивая в тисках диод, отделить защитный фланец.
3. Результат правильного выполнения этих операции показан на рисунке 4 (в).

Примерно так же можно отделить защитный фланец и других диодов.

В солнечной батарее подготовленные диоды, как и транзисторы в приведенной выше схеме, соединяются смешанно. В каждой группе элементы также соединяются параллельно: с одной стороны между собой соединяются аноды диодов, а с другой — катоды. Отбирать элементы по группам можно так же, как и транзисторы. Чем больше в таком источнике тока отдельных элементов, тем больше его мощность.

Источник тока из 5 групп по 10 диодов генерирует напряжение порядка 2,5 В при силе тока 20-25 мА. Для изготовления самодельного источника тока допустимо использование выпрямительных диодов малой мощности типа Д223. Они удобны тем, что у них легко открыть для света р-n переход. Для этого достаточно подержать их некоторое время в ацетоне, после чего защитная краска легко очищается со стеклянного корпуса.

Не забывайте, что при работе с полупроводниковыми приборами, не следует забывать, что они легко выходят из строя при перегреве. Для пайки следует применять легкоплавкий припой и маломощный паяльник, стараясь не прогревать слишком долго место спайки.

Нетрудно заметить, что изготовление и сборка самодельной полупроводниковой солнечной батареи — задача не очень сложная для человека, знакомого с азами конструирования электронных устройств. Попробуйте — у вас все получится!
