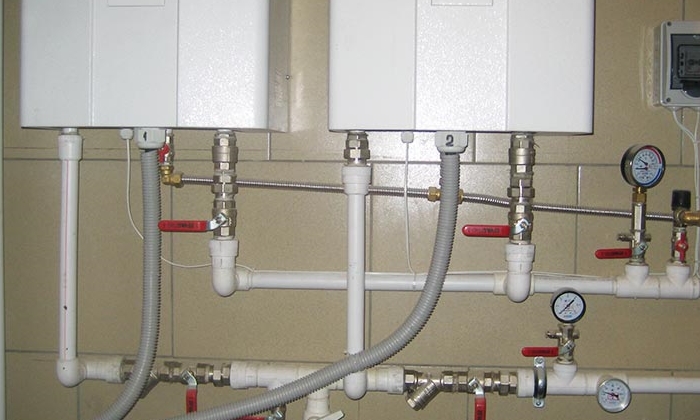

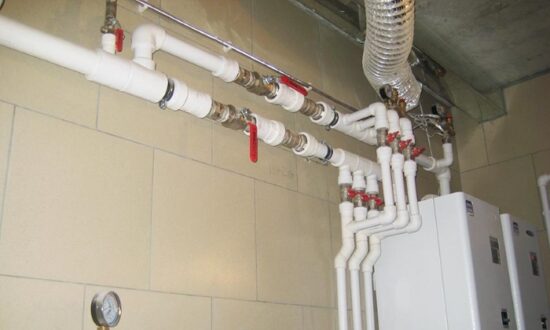

Несколько вариантов обвязки отопительного котла

Необходимость процесса
Котел является одним из самых важных элементов системы отопления частного дома. Он вырабатывает тепловую энергию, которая с помощью теплоносителя распространяется ко всем нагревательным элементам.

Схема примера обвязки котла отопления.

Обвязка котла отопления необходима для эффективного функционирования всей отопительной системы.

Основным предназначением данного процесса является:

сохранность оборудования от возникновения перегрева в процессе работы;
обеспечение надежной и упрощенной работы отопительного котла;
эффективное использование системы отопления.

Обвязка котла предусматривает соблюдение норм по регулировке температуры на «входе-выходе», которая не должна сильно колебаться. Это достигается следующим образом:

Схема монтажа котельной.

до заданной величины температуры движение воды осуществляется по малому контуру;
при достижении необходимой температуры теплоноситель поступает в большой контур.

Для обеспечения качественной регулировки системы отопления создается несколько контуров.

Оглавление

Основные виды обвязки

Существуют такие схемы обвязки котлов:

естественная;
принудительная.

В свою очередь, в зависимости от типа разводки принудительная схема обвязки котла отопления подразделяется на:

классическую коллекторную;
с первично-вторичными кольцами;
с гидровыравнивателем.

Пример схемы обвязки бытового котла отопления.

Естественная схема обвязки котлов еще называется гравитационной. Она не предусматривает наличия насосов, с помощью которых осуществляется движение воды в системе отопления. Перемещение теплоносителя происходит по законам физики без вмешательства извне.

Гравитационная схема обвязки котла вполне приемлема для небольших домов. Основными ее преимуществами являются:

простота монтажа;
малые затраты на обслуживание;
независимость от работы электросетей;
бесперебойное функционирование без проблем;
проведение ремонта своими руками.

К недостаткам гравитационной схемы обвязки котлов относятся:

малопривлекательный внешний вид системы отопления;
невозможность регулировки функционала;
определенный размер труб (в ином случае контур не будет работать эффективно).

Схема самостоятельной обвязки котла.

Контур котлов, которые работают на принципе принудительного движения теплоносителя, является более комфортным в эксплуатации. Такое оборудование можно настраивать на получение определенного температурного режима, который поддерживается в автоматическом режиме. Единственное требование обвязки коллекторного отопительного котла — это привязка к электроэнергии. Если случаются перебои с ее поставкой, контур котлов функционировать не будет.

Недостатки классической коллекторной обвязки:

частое проведение технического обслуживания;
высокая стоимость оборудования;
усложненная схема обвязки (коллекторы, расходомеры, воздухоотводы, клапаны и т.д.);
осуществление балансировки всех элементов.

Схема монтажа системы отопления.

Количество устройств можно уменьшить, если использовать принцип первично-вторичных колец. Данная схема обвязки отопительного котла предполагает наличие циркуляционного насоса на каждом кольце. Равномерность перемещения теплоносителя осуществляется за счет коллекторов-гребенок, которыми оснащается система.

В огромных домах, где проживает много человек, наиболее оптимальным вариантом считается обвязка котлов отопления с гидравлическими выравнивателями. В таких помещениях целесообразнее использовать котлы, мощность которых превышает 50 кВт. Применение схемы обвязки с помощью гидровыравнивателей делает возможным снабжать теплоносителем не только контур отопительного котла, но и систему теплого пола.

Технология проведения работ

Для воплощения схемы обвязки котла отопления понадобятся такие материалы и инструменты:

Схема обвязки бытового котла.

термоголовка;
циркуляционный насос;
балансировочный кран;
шаровые и сливные краны;
расширительный бак;
проходные фильтры;
манометр;
клапаны (воздушный, разделительный, обратный, проходной, предохранительный);
уголки;
муфты;
тройники;
хомуты;
прочие крепежные элементы;
набор ключей;
отвертки;
дрель;
рулетка;
раствор из глины;
полотно из асбеста.

Схема стандартной обвязки котла отопления.

Проведению обвязки котлов отопления предшествует их установка, соединение с дымоходом и монтаж вытяжки. Монтаж котла осуществляется на асбестовое полотно, уложенное на 10-сантиметровую подушку из глины. Оборудование рекомендуется располагать ниже батарей (особенно это касается естественной обвязки).

Соединение котлов с дымоходом производится также с применением густого раствора из глины. Цемент исключается по причине появления трещин в процессе работы оборудования. Необходимость вытяжки обусловлена обеспечением максимального регулирования воздушных потоков. Для этих целей достаточно в стене небольшого отверстия, которое закрывается решеткой.

Осуществление обвязки котла по классической схеме производится с учетом таких основных требований:

диаметр выходного патрубка должен совпадать с диаметром выходной трубы отопления;
трубки коллектора соединяются следующим образом: с диаметром 1 дюйм — к трубопроводу системы, 1,25 дюйма — к котлу;
в неиспользуемые отверстия, расположенные в боковой части коллектора, вставляются заглушки;
подающая труба оснащается распределительным клапаном, который регулирует температуру теплоносителя;
циркуляционный насос устанавливается на «обратке», соединяясь напрямую с коллектором;
на завершающем этапе производится монтаж остальных клапанов и приборов, которые контролируют давление и температуру.

Немного иной является обвязка настенного котла. Обычно в качестве монтажа настенного оборудования используются газовые котлы как с одним, так и с двумя контурами. Основные этапы обвязки двухконтурного оборудования предусматривают:

крепление настенного котла;
подведение к нему газа;
монтаж коаксиальной трубы дымохода;
создание первого контура путем присоединения бойлера и труб с горячей водой;
подключение коллектора к кольцевой системе (второй контур).

Все элементы настенного котла должны заранее включаться в схему обвязки.
