Схема подключения водонагревателей

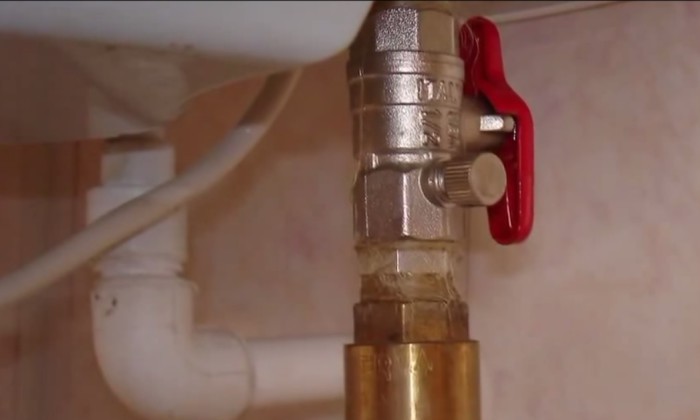

Схема подключения водонагревателей

Водонагреватели сегодня являются одними из самых популярных способов для получения горячего водоснабжения, особенно в загородной жизни.

Водонагреватели стали незаменимым устройством для жителей частных домов. С помощью них в доме всегда имеется горячая вода.

Водонагреватели являются очень полезными и незаменимыми для жителей частных домов. С помощью них в доме всегда имеется горячая вода, независимо от каких-либо причин.

Разумеется, что в такой ситуации получить горячую воду достаточно тяжело, и самый легкий способ ее получения — это как раз водонагреватели. Кроме того, они будут идеальным решением в том случае, если горячего водоснабжения уже нет на протяжении длительного времени. Сегодня производятся водонагреватели нескольких видов. Это электрический, газовый, комбинированный, проточный и накопительный водонагреватели. Рассмотрим более детально каждый из них, а также узнаем, как та или иная схема подключения водонагревателя поможет понять, как его устанавливать. Подключение электрического водонагревателя — дело достаточно хлопотное, подключить его самостоятельно можно, хотя и достаточно сложно. Схема поможет понять, каким устройством должен обладать нагреватель воды.

Комбинированные нагреватели

Комбинированный водонагреватель является лучшим решением насущной проблемы, связанной с горячим водоснабжением в квартирных условиях.

Схема устройства комбинированного нагревателя.

Схема устройства комбинированного нагревателя.

Почему? Ответ на этот вопрос достаточно прост и лаконичен: он является наиболее экономичным по отношению к промышленному водонагревателю. Подобное устройство обладает своим изящным дизайном, который как раз идеально подойдет к любой ванной комнате. Кроме того, он имеет сравнительно небольшие размеры, а значит, хорошо подойдет и впишется даже в условиях небольшой жилплощади.

Вернуться к оглавлению

Электрические нагреватели

Схема подключения электрических нагревателей.

Схема подключения электрических нагревателей.

Электрические водонагреватели тоже являются одними из самых популярных, так как обеспечивают практически бесперебойное поступление горячей воды. Система работы их достаточно проста. Накопительные водонагреватели представляют собой баки с находящимся внутри нагревательным элементом, который как раз и нагревает воду. Основные достоинства таких водонагревателей следующие: не требуют большой мощности, небольшие размеры, вертикальное и горизонтальное исполнение. Разумеется, есть и недостаток, который заключается в том, что для таких водонагревателей требуется гораздо больше времени для того, чтобы нагреть воду до необходимой температуры. Кроме всех перечисленных достоинств, можно также сказать еще и о том, что, вне зависимости от количества времени, требующегося для нагревания воды, они способны поддерживать ее в горячем состоянии после первоначального нагрева. Помимо этого, такие водонагреватели быстро и легко догревают воду до необходимой температуры.

Естественно, что время нагрева воды напрямую зависит от объема и мощности электрического водонагревателя. Возвращаясь к недостаткам, стоит упомянуть, что они занимают достаточно много места, но такая проблема с легкостью решается, если заказать бойлер узкого дизайна. Стоит сказать о том, что при выборе электрического водонагревателя необходимо обращать внимание на материал внутреннего бака и способы защиты от коррозии. Устанавливая его в квартире, стоит помнить обо всех их нюансах работы.

Вернуться к оглавлению

Проточные нагреватели

Схема проточных водонагревателей.

Схема проточных водонагревателей.

Теперь разберем проточные водонагреватели. Система работы их тоже достаточно проста. Они, в отличие от электрических, сразу же согревают воду, и это существенный плюс. Но, разумеется, есть и минусы, среди которых наиболее важными являются высокая мощность и обязательное наличие отдельной электропроводки. К достоинствам водонагревателей подобного вида относятся их сравнительно небольшие габариты. Сущность их работы заключается в следующем: вода, проделывая свой путь, нагревается во время прохождения через сам теплообменник, а это значит, что скорость нагрева воды сокращается во много раз. Также стоит отметить, что температура воды будет напрямую зависеть от расхода воды, следовательно, чем меньше воды будет расходоваться, тем выше будет становиться температура.

Что касается накопительных водонагревателей, то здесь все должно быть понятно: вода попадает в бак, там же нагревается до необходимой температуры и уже затем подается на вывод. Основным их отличием является то, что они обладают дополнительным резервуаром, в котором хранится дополнительная часть воды. В проточном же водонагревателе все несколько иначе. Не имеет значения, нагрелась ли вода до заданной температуры или же нет. Если главный резервуар пуст, а новая вода еще не успела нагреться, то она все равно подается на выход.

Устройство, схема и принцип работы водонагревателей разного вида рассмотрели, теперь стоит поговорить непосредственно о их подключении. Во-первых, стоит уведомить о том, что установкой газовых водонагревателей могут заниматься исключительно профессионалы, и никто кроме них. Стоит обратить внимание на то, имеют ли они специальную лицензию для проведения работ подобного вида или же нет. Непосредственно перед установкой какого-либо водонагревателя, будь то проточный, накопительный или электрический, необходимо сначала точно измерить место, где будет производиться установка водонагревателя.

Если Вы хотите сэкономить место, можно установить водонагреватель в шкаф.

Если Вы хотите сэкономить место, можно установить водонагреватель в шкафу.

Существует одна лазейка: в том случае если габариты помещения очень малы, то можно устанавливать водонагреватели в сантехнические шкафы, чтобы сохранить место. В большинстве случаев водонагреватели, которые имеют общий объем до 200 литров, могут быть установлены на стены. Если объем превышает 200 литров, тогда водонагреватель будет установлен на пол. Кроме всего вышеперечисленного, если клиент желает установить водонагреватель в какую-либо нишу или же сантехнический шкаф, тогда ему в первую очередь надо задуматься о качестве приобретаемого водонагревателя, чтобы впоследствии не тратить много денег на его обслуживание.

Разберем установку проточного водогрея в квартире. Очень важно при установке обратить внимание на электропроводку, так как здесь она имеет чуть ли не самое большое значение. Лучшим выходом в данной ситуации будет заранее, еще до осуществления покупки водонагревателя, выяснить, какова максимальная нагрузка электросети в квартире и уже затем, когда это действительно необходимо, установить специальный автомат, пропустить через него отдельный трубопровод, благодаря чему будет создано дополнительное заземление.

Вернуться к оглавлению

Схема подключения водонагревателей

Вертикальные водонагреватели устанавливаются на стену. От них идет сливной вентиль, переходящий в предохранительный клапан, затем со стороны горячей и холодной воды проводится подводка. От предохранительного клапана со стороны холодной воды проводится дренаж непосредственно в канализацию. Далее по трубопроводам идет запорный вентиль как у холодной, так и горячей воды (в случае необходимости нужно будет перекрыть при эксплуатации ЭВН вентиль горячей воды).

Схема подключения нагревателей.

Схема подключения нагревателей.

Схема подключения вертикальных моделей водных нагревателей непосредственно к 2-ум источникам потребления. примерно такая же. Единственное различие заключается в том, что от водонагревателя по трубам горячая и холодная вода переносятся к обоим необходимым источникам.

Подключение электрического водонагревателя малогабаритных размеров. Подобные установки используются тогда, когда имеется необходимость установить их, например, под раковину. Разберем как раз подробнее такую схему. В самом низу устанавливается непосредственно сам водонагреватель. Он подключается к крану, где по трубам горячей и холодной воды устанавливаются предохранительные клапаны и производится подводка. В случае необходимости можно будет перекрыть горячую воду.

Схема подключения малогабаритных нагревателей.

Схема подключения малогабаритных нагревателей.

И последняя схема подключения водонагревателей — путем независимого подключения, когда объединяются к примеру между собой 2 раковины. Для такого случая характерна существенная экономия материальных средств, ведь можно установить лишь 1 водонагреватель, который будет работать для 2 раковин.

Стоит упомянуть еще о том, что некоторые водонагреватели требуют обязательного наличия водоочистительных фильтров. Фильтры просто необходимы тогда, когда вы знаете, что у вас идет далеко не самая чистая вода из крана, в противном же случае водонагреватель может достаточно быстро выйти из эксплуатации, а ремонтировать или заменять его себе дороже. Поэтому перед покупкой водонагревателя не забудьте выяснить этот немаловажный нюанс. Таким образом любой сможет достаточно хорошо сэкономить на покупке.

Таким образом, подытоживая все сказанное выше, процесс подключения водонагревателей можно вкратце описать следующим образом: первым делом необходимо определить возможности электропроводки квартиры, сечение и материал кабеля (если вы считаете, что он не выдержит, тогда лучше всего проложить новый от щитка), проводим заземление. В случае необходимости установите специальный фильтр на водонагреватель, непосредственно на входе в прибор. Устанавливаем предохранительный клапан, который будет защищать прибор от механического разрушения, и в итоге монтируем тройник с шаровым краном слива в дренаж. В итоге, какая бы схема подключения водонагревателей ни была в итоге выбрана, непосредственно к выбору схемы нужно внимательно подходить.

В итоге, с подключением электрического водонагревателя можно справиться достаточно успешно даже своими усилиями.
