Сегодня вместе с обычными двухконтурными котлами все чаще приобретаются и бойлеры косвенного нагрева. Они отличаются от обычных одним важнейшим преимуществом: позволяют обеспечивать постоянное наличие горячей воды без перебоев, при этом температура ее будет постоянной.

Nakopitelnye

Схема подключения накопительного бойлера косвенного нагрева.

Такой бойлер косвенного нагрева устанавливается не один: вместе с ним требуется монтировать одноконтурный котел.

Принцип работы довольно прост: внутрь емкости подается холодная вода, которая нагревается при помощи теплоносителя, поступаемого от котла.

Таким образом, вода имеет постоянную температуру, а энергии для этого расходуется минимум.

Плюсы и минусы использования

nagreva

Схема бойлера косвенного нагрева.

Бойлер косвенного нагрева отличается от прочего оборудования, но имеет свои плюсы и минусы.

Преимущества:

  • нагрузка на электрическую сеть даже в холодное время года не повышается;
  • производительность оборудования высокая, работает оно с полной отдачей;
  • прямой контакт воды и теплоносителя отсутствует;
  • потребитель имеет возможность получения бесперебойной подачи горячей воды;
  • косвенный нагрев допускает подключение нескольких источников.

Минусы устройства:

  • стоимость бойлера косвенного нагрева достаточно большая, так как требуется отдельная установка котла, хотя со временем такие расходы полностью оправдываются;
  • для нагрева ста литров объема требуется несколько часов;
  • сама емкость занимает довольно много места, то есть необходимо оборудование специального помещения для котла и бойлера.
Вернуться к оглавлению

Сравнительные характеристики с прочими типами нагревателей

Struktura

Схема структуры бойлера.

Следует сравнить принцип работы и преимущества бойлера косвенного нагрева и других типов нагревателей, которые применяются сегодня:

  • газовые колонки. Такое оборудование для работы требует наличия подвода газа, составления проекта и обеспечения специальных условий. Основной минус – невозможность постоянно поддерживать необходимую температуру, так как теплоноситель нагревается только при включении газовой горелки;
  • проточный нагреватель обеспечивает быстрый нагрев воды, принцип работы его схож с газовой колонкой, но расход топлива и энергии слишком большой и для частного дома неоправданный;
  • накопительный электрический бойлер отличается намного меньшей мощностью;
  • двухконтурный обычный котел менее эффективен, чем бойлер косвенного нагрева. Он не может поддерживать постоянно необходимую температуру, а струя воды, которую он дает, имеет небольшой напор.
Вернуться к оглавлению

Как выбрать бойлер?

Ustanovka

Схема установки бойлера.

Сегодня на рынке предлагается большой выбор бойлеров косвенного нагрева, которые различаются не только своими моделями, но и объемом. Но как выбрать оборудование правильно? Необходимо сначала обратить внимание на объем. Для одного человека расход за сутки составляет в среднем такой:

  • для умывания – 6-17 литров;
  • для мытья посуды – 20-25 литров;
  • для принятия душа – 60-90 литров;
  • для приема ванны – от 160-200 литров.

Уже исходя из этих данных можно рассчитать суточную потребность семьи в воде. Но нельзя забывать и том, что бойлер для нагрева объема в 20 литров работает примерно сорок минут, а вот для двухсот литров это будет уже около шести часов!

После того как вы определились с объемом, можно приступать к выбору модели. Самые простые бойлеры косвенного нагрева оборудованы змеевиком из стали, более дорогие и надежные модели имеют змеевик из латуни.

Большое внимание надо уделить и тому, чтобы емкость была надежно защищена от коррозии. Важен и расход теплоносителя, оптимальным считается значение, при котором по теплообменнику будет проходить около 45-50 процентов от всего расхода отопительного котла.

Вернуться к оглавлению

Как подключить бойлер?

Ustrojstvo

Схема устройства бойлера.

Установка бойлера заключается в том, чтобы подключить его к системе водоснабжения и к общему отопительному контуру. При этом процесс монтажа включает такие работы:

  • подключение холодного водопровода к нижней части бака;
  • обеспечение выхода горячей воды из верхней части бака;
  • обеспечение работы рециркуляционной точки посередине емкости.

Подключение должно осуществляться таким образом, чтобы теплоноситель двигался сверху вниз, то есть горячий теплоноситель будет подаваться в верхний патрубок, а уже остывший будет выходить из нижнего. Это обеспечивает самый высокий уровень КПД бойлера косвенного нагрева, так как горячая вода, которая находится на входе, имеет возможность подогревать слои в верхней части, но после того, как отдает свое тепло, она уходит обратно в нагревательный котел.

Правильная установка такого бойлера предполагает использование специальных схем.

Вернуться к оглавлению

Схема с использованием трехходового канала

Такая установка предполагает использование для общей отопительной системы двух контуров:

  • основной отопительный контур;
  • нагревательный контур для накопителя, то есть систему ГВС.

Распределение для потока теплоносителя обеспечивается наличием специального трехходового клапана, и линии нагрева накопителя отдается больший приоритет, нежели линии самого отопления.

Для планомерной работы клапана необходимо выполнить монтаж термостата, который и будет управлять этим клапаном. Когда в системе ГВС питьевая вода охлаждается до недопустимого уровня, термостат сам переключает клапан, направляя поток горячего теплоносителя из отопительного котла на контур накопителя. Когда требуемая температура достигается, термостат переключает клапан в его первоначальное положение, основной поток идет снова через радиаторы системы отопления. В летнее время, когда отопление уже не требуется, то котел выключается.

Подобная схема подключения бойлера косвенного нагрева встречается наиболее часто, это отличная альтернатива двухконтурному газовому котлу. Для работы необходимо кроме самого бойлера обеспечить наличие термостата, клапана для переключения системы на определенный контур.

Вернуться к оглавлению

Двухнасосная система

Dvuhnasosnaja

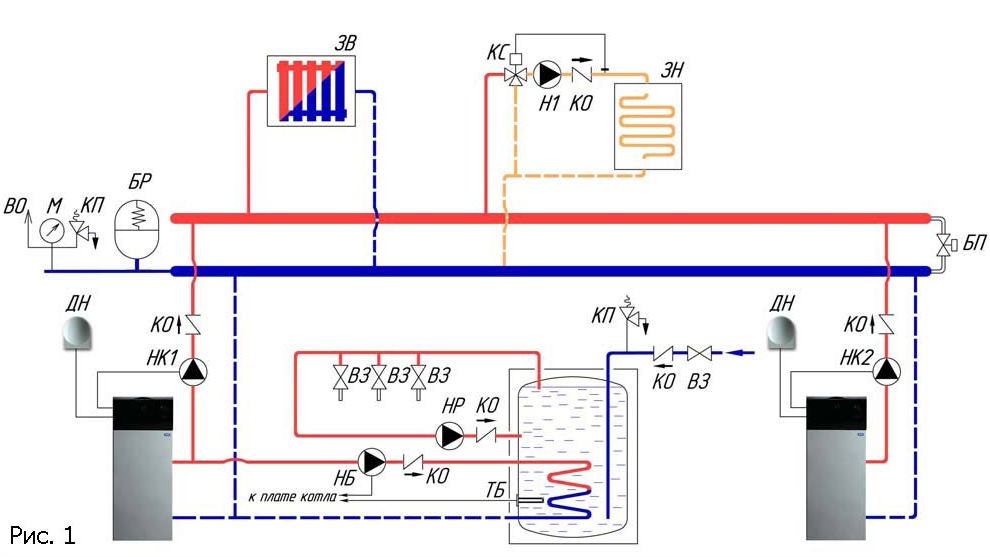

Схема двухнасосной системы бойлера.

Установка такой системы предполагает использование специального циркуляционного насоса, который и управляет различными потоками магистрали.

Контур системы ГВС также имеет приоритет, точнее, линии подключаются параллельно, для каждой предусмотрено наличие собственного насоса, переключение режимов осуществляется при помощи датчиков термостата, как и в первом случае.

Если система сложная, то необходима установка двух котлов, один будет работать для системы отопления, а второй только по схеме переключения отдельных режимов.

Вернуться к оглавлению

Схема с использованием специальной гидравлической стрелки

Подобная установка применяется для многоконтурных сложных магистралей. Используются такие линии, как контур для нагрева бойлера, радиаторная линия, линия теплого пола и прочие. Для функционирования системы нет необходимости применять гидравлический модуль, который совмещается с коллекторами, но требуется использовать для монтажа специальные балансировочные вентили, которые будут компенсировать перепады давления системы в самых различных ее ветках.

Своими руками такую схему для бойлера косвенного нагрева не собрать, требуется только участие профессионалов.

Вернуться к оглавлению

Схема рециркуляции ГВС

GVS

Схема рециркуляции ГВС

При наличии у бойлера третьего входа можно подключить и линию рециркуляции горячей воды. Это обеспечивает мгновенную подачу горячей воды без необходимости слива холодной. Применять подобную схему можно только через специально зацикленную магистраль для постоянно текущей воды. Для работы требуется установка циркуляционного насоса, можно использовать для ванных комнат полотенцесушители.

В данном случае применяются такие узлы:

  • расширительный бак;
  • водонагреватель;
  • бойлер косвенного нагрева;
  • трубопровод для выхода горячей воды к потребителю. Тут же на пути можно устанавливать полотенцесушитель;
  • трубопровод для холодной воды;
  • специальный предохранительный клапан;
  • для третьего выхода рециркуляции необходима установка обратного клапана, насоса, воздухоотводчика между ними.

Принцип работы такой системы очень прост, он позволяет обеспечивать дом не только отоплением, но и бесперебойной подачей горячей воды без необходимости монтажа специального дополнительного оборудования. Несмотря на то, что работает все просто, для монтажа желательно привлекать специалистов.

Вернуться к оглавлению

Появилась накипь – что делать?

Любое оборудование нуждается в периодическом осмотре и профилактических работах, бойлер косвенного нагрева не стал исключением. Так как используется он для нагрева воды, то на отдельных элементах оборудования могут оставаться следы накипи, появляющейся под влиянием высокой температуры. Причем чем жестче вода в водопроводе, тем большее количество накипи появляется. Ее необходимо периодически убирать согласно инструкции примерно один-два раза за год. Желательно это делать не только перед началом отопительного сезона, но и сразу после его окончания.

Производители не рекомендуют проводить чистку бойлера косвенного нагрева самостоятельно, обращаться следует только в сервисные центры. В связи с этим нет информации, как можно открыть котел, заменить можно только магниевый катод, но удалить накипь через крошечные отверстия имеющихся фланцев просто невозможно. Что делать в такой ситуации?

В первую очередь надо определить степень, с которой внутренняя поверхность зарастает известковой накипью, для этого надо узнать данные по температуре воды на вводе в бойлер косвенного нагрева и на выводе. После этого замерить потери тепла. При нормальной работе теплоноситель на вводе имеет температуру в 90 градусов, а на выводе – 75, то есть потери тепла составляют всего 15 процентов. Но если на выводе температура будет составлять 80-85 градусов, то это значит, что накипь отложилась достаточно толстым слоем на теплообменнике, есть необходимость в ее удалении.

В домашних условиях, если слой известковой накипи небольшой, для очистки бойлера косвенного нагрева можно использовать метод теплового удара. Метод этот довольно простой, необходимо сначала спустить всю воду из бака, через змеевик пропустить теплоноситель на десять минут от работающего котла, чтобы сам теплообменник максимально прогрелся в пустом виде. После этого надо бойлер косвенного нагрева заполнить холодной водой, делать это надо в течение 3-5 минут. Принцип работы такого очищения очень прост: при большой разнице температур все известковые отложения отстанут сами. После первого раза надо промыть бойлер, после чего можно повторить процедуру промывки второй раз.

Вернуться к оглавлению

Еще один способ очистки

Если разница температур на вводе-выводе составляет меньше, чем 12 градусов, то такой метод эффекта не даст, так как нарост слишком большой, в данном случае необходимо применять уже химический метод очистки, используя то средство, которое рекомендует производитель вашей модели бойлера косвенного нагрева. Нельзя использовать составы домашнего изготовления, так как устройство можно повредить. Надо приобрести рекомендованное производителем средство для чистки, развести его именно в той пропорции, которая указывается, после чего приступить к очистке. Сроки работы могут составить от 4 до 8 часов, что напрямую зависит от объема. После того как чистка накипи окончена, необходимо бойлер косвенного нагрева промыть, дважды заполнить холодной водой, после чего ее слить.

В более сложных случаях необходимо отдавать устройство для чистки и профилактического осмотра только в специализированные центры, чтобы не сломать его неправильными действиями.

Бойлер косвенного нагрева используется сегодня в качестве одного из важнейших узлов отопительной системы. Он отличается своими плюсами и минусами, но установка его и эксплуатация довольно просты, при должном обращении можно даже самостоятельно чистить оборудование от образовавшейся накипи.
