Технический обогрев трубопровода

И бытовые, и промышленные трубопроводы подвержены промерзанию в зимний период времени, что приводит к массе неприятностей. Как правило, обогрев трубопроводов с помощью дополнительных технических средств является необходимостью, когда нет возможности поместить коммуникации в земле ниже точки ее промерзания. Не так уж редки случаи перемерзания водопроводных труб и канализации в и домах, где есть отопление. Все дело в том, что подвалы и ниши, в которых проходят коммуникации, не имеют дополнительного обогрева и фактически находятся на открытом воздухе, соприкасаясь с холодными стенами или переходами.

Схема обогрева труб.

Схема обогрева труб.

Кроме того, даже утеплительные материалы не дают порой необходимого результата, так как при образовании льда хотя бы на небольшом участке трубы происходит замерзание жидкости внутри. Когда речь идет о бытовых коммуникациях, наиболее опасным является перемерзание трубы для питьевой воды, так как отогреть металлопластиковые водопроводные коммуникации, которые в настоящее время стоят практически во всех домах, можно только с помощью горячей воды, и дело это очень трудоемкое.

Для того чтобы обеспечить постоянное протекание жидкости и не допустить перемерзания коммуникаций, не всегда достаточно простого утепления, поэтому в большинстве случаев полностью решить проблему может лишь специальная система обогрева труб.

Обогрев труб в основном формируется на основе специального кабеля. Кабельный обогрев в сочетании с хорошей теплоизоляцией позволяет с минимальными потерями поддержать необходимый температурный режим. Обогрев трубопроводов на основе кабеля подходит как для бытового, так и для промышленного использования. И если в бытовых целях он, как правило, служит средством поддержания необходимой температуры коммуникаций водоподачи, то в промышленных целях он применяется, когда в трубах течет жидкость, образующая твердый осадок при минусовых температурах.

Кабельный обогрев трубопроводов позволяет поддерживать необходимую по техническим требованиям температуру.

Обогрев труб производится в основном при использовании одного из двух видов кабелей: саморегулирующегося или резистивного.

Вернуться к оглавлению

Саморегулирующийся кабель для подогрева труб и его особенности

Схема утепления канализации.

Схема утепления канализации.

Отличительной чертой саморегулирующихся кабелей, используемых для обогрева трубопроводов, является наличие в них переменного сопротивления. Такие варианты систем достаточно долговечны, так как их сопротивление меняется в ответ на повышение и понижение температуры окружающей среды, что препятствует их перегреву и перегоранию.

Использование саморегулирующихся систем для обогрева трубопроводов очень выгодно, ведь теплоотдача от нагревательного элемента самопроизвольно увеличивается, когда происходит понижение температуры среды, и понижается в ответ на повышение. Таким образом, нет необходимости следить и регулировать работу системы. Саморегулирующиеся кабели имеют две жилы, разделенные полимерной стенкой, проводящей ток.

В большинстве своем саморегулирующиеся системы применяются, если необходим обогрев труб, используемых для подачи воды в жилых домах. Популярность саморегулирующихся кабелей для применения в бытовых условиях объясняется тем, что без труда можно произвести их монтаж самостоятельно. Как правило, саморегулирующиеся отопительные кабели продаются уже в виде готового изделия и имеют электрическую вилку, что позволяет подключать их непосредственно к розетке. К недостаткам таких изделий можно отнести то, что они, как правило, имеют сравнительно небольшую длину, поэтому и могут быть использованы для проблемных, но сравнительно небольших участков. При использовании саморегулирующегося обогревательного кабеля для поддержания необходимой технической температуры трубы также нужно позаботиться о хорошей теплоизоляции, особенно если труба находится на открытом воздухе или в неотапливаемом подвале дома.

Вернуться к оглавлению

Резистивный кабель для отопления труб и его особенности

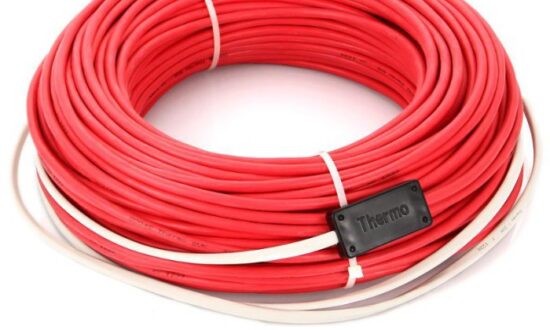

Резистивные кабели обладают большей мощностью, поэтому зачастую используются для обогрева трубопроводов промышленного назначения. Такие средства более дешевые и могут быть любой длины. Они представляют собой одножильный кабель в пластиковой изоляции. Несмотря на то что такие системы имеют большую мощность, они также имеют ряд существенных недостатков и крайне недолговечны. Все дело в том, что в резистивных кабелях присутствует постоянное сопротивление, поэтому они не регулируются в зависимости от температуры окружающей среды. Резкое повышение температуры зачастую приводит к их перегреву. Поэтому, для того чтобы контролировать обогрев, дополнительно потребуются специальные термодатчики.

Термодатчики могут существенно продлить срок службы резистивного кабеля, так как они отключают систему при повышении температуры, тем самым не давая ей перегреваться. Резистивный кабель при установке обязательно нужно заземлять, так как короткие замыкания и тому подобные явления могут привести систему в негодность. В большинстве своем резистивные системы используются в случаях, когда требуется обогрев труб, находящихся в промышленных неотапливаемых помещениях, а кроме того, для подземного трубопровода, располагающегося выше точки замерзания грунта.

Вернуться к оглавлению

Монтаж обогревательной системы для труб

В зависимости от маркировки кабеля для обогрева трубопровода, крепление может производиться как снаружи трубы, так и внутри нее. Стоит отметить, что обычно внутри осуществляется прокладка, когда речь идет о трубе для питьевой воды, и в этом случае используются специальные марки, способные выдерживать давление воды. В действительности, крепление кабеля внутри не всегда является эффективным, поэтому рекомендуется использовать марки систем, предназначенные для монтажа с внешней стороны, и как дополнение к системе производить качественную термоизоляцию.

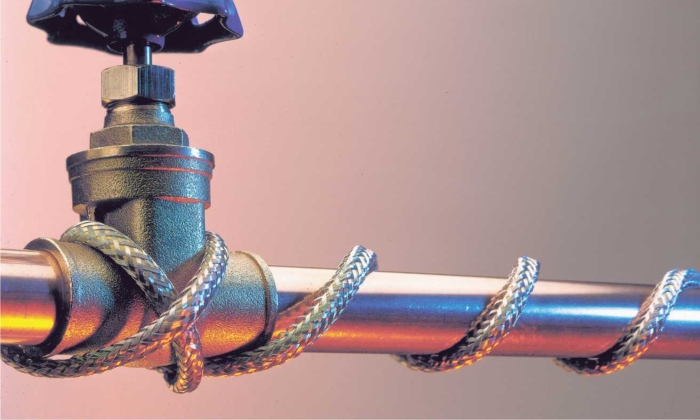

В случае если длина обогревательной системы ограничена, лучше всего крепить его с нижней части трубы, прикрепляя самоклеящейся алюминиевой лентой. Если же длина кабеля позволяет, необходимо обмотать трубу нагревательным элементом спирально. Таким образом достигается самый оптимальный результат. При креплении элемента обогрева трубопровода нужно помнить, что витки не должны соприкасаться. Кроме того, нельзя укладывать кабель крест-накрест, так как в месте соприкосновения он будет перегреваться и перегорит.

Терморегулятор устанавливается с верхней части трубы или между витками, если система была наложена таким образом. Поверх установленной системы формируется теплоизоляционный слой.

Для формирования обогрева с помощью кабеля понадобятся следующие материалы и инструменты:

  1. Обогревательный кабель.
  2. Самоклеящаяся алюминиевая лента.
  3. Провод для заземления.
  4. Материалы для теплоизоляции.

Качество теплоизоляции играет значительную роль в деле предотвращения перемерзания трубы. Кабель для обогрева трубопровода не даст качественного результата в случае отсутствия теплозащиты. Для проведения работ по теплоизоляции труб, в особенности используемых для подачи воды, лучше всего использовать пенопласт или минеральную вату в сочетании с полиэтиленовой пленкой. Правильное проведение работ по утеплению и установке системы позволяет навсегда решить проблему оледенения коммуникаций.
