Как провести отопление в двухэтажном доме?

Устройство эффективного обогрева комнат и вспомогательных помещений двухэтажного частного дома требует грамотного подхода. Перед владельцем объекта встанет задача выбора самого оптимального варианта. Исходить необходимо из собственных материальных возможностей и топлива, которое доступно в данной местности.

Изобрежение 1. Схема отопления двухэтажного дома с ручной регулировкой.

В большинстве случаев приоритет отдается водяной отопительной системе. Набирает популярность в последнее время и воздушное отопление. За основу необходимо брать типовую схему отопления двухэтажного дома, которую понадобится правильно адаптировать под потребности имеющегося объекта. Рекомендуется при этом воспользоваться услугами высококвалифицированных специалистов, потому как многие нюансы, которые вовремя будут внесены в проект отопления двухэтажного дома, позволят избежать проблем в процессе дальнейшей эксплуатации системы.

Список элементов, которые будут необходимы для того, чтобы сделать систему отопления двухэтажного дома:

• несколько металлопластиковых труб с необходимым диаметром;
• котел;
• дроссели;
• газовые конвекторы;
• краны;
• радиаторы отопления;
• кронштейны.

Как выполняется классическая схема разводки для двухэтажного дома?

Схема однотрубного водяного отопления в двухэтажном доме.

На изображении (ИЗОБРАЖЕНИЕ 1) представлена схема водяного отопления двухэтажного дома, которая подразумевает ручное регулирование уровня температуры в помещениях, которые обогреваются. В этом варианте монтируется горизонтальная разводка из 2-х труб с боковым подключением радиаторов.

Подобная система отопления выполняется из металлопластиковых труб. Есть возможность использования труб из меди или полипропилена. Соединительные и фасонные детали трубопроводов могут подбираться с учетом взаимного расположения всех элементов отопительной системы. Понадобится приобрести и разнообразные краны: радиаторные прямоточные, шаровые, радиаторные угловые и прямые. По результатам расчетов нужно закупить радиаторы отопления с необходимым количеством секций. Отопительные приборы можно повесить на кронштейны, чье число будет зависеть от количества секций.

Схема двутрубного водяного отопления в двухэтажном доме.

Типовая схема отопительной системы в двухэтажном доме показывает расположение главного оборудования для отопления: котла (твердотопливного, газового, электрического), мембранного расширительного бака и циркуляционного насоса. Для того чтобы защитить насос от перегрузки, выполняется монтаж байпаса с перепускным клапаном.

Настенная модель отопительных котлов может быть установлена непосредственно в самом доме. Для этого следует только лишь выделить уголок в подсобке или на кухне. При этом необходимо учитывать тот факт, что оборудование в рабочем состоянии может быть источником небольшого шума. Отопительные напольные котлы нуждаются в наличии отдельной площади в доме либо специально отведенных помещениях для их размещения.

Важно заметить, что для удобства управления температурным уровнем необходимо произвести разделение отопительной системы этажей на 2 контура, которые не будут зависеть друг от друга. При этом появится возможность отключить систему отопления на каком-нибудь из этажей.

Какую разводку выбрать правильно: верхнюю или нижнюю?

Схема водяного отопления с котлом.

В двухэтажном доме, который имеет чердачное и подвальное помещение, может быть выполнена отопительная система с нижней и верхней разводкой труб.

Следует знать следующее:

1. При нижней разводке труб горячая вода будет поступать из котла в стояки снизу, с подвала.
2. При верхней разводке горячая вода будет подаваться в чердачном помещении в различные стояки, от которых будет направляться теплоноситель к радиаторам.

Важно отметить, что расширительный бак, независимо от того, какая разводка будет выбрана, всегда располагается на чердаке (в наивысшей точке системы).

Печное отопление двухэтажного дома может быть выполнено при помощи использования сложных конструкций печей, кладку которых следует доверять только квалифицированным специалистам.

Как выполняется воздушное отопление двухэтажного дома?

К данной категории относятся все существующие способы обогрева без использования труб и теплоносителя (масла, воды, антифриза и различных других), потому как нагрев в помещении воздуха осуществляется с помощью непосредственного контакта с нагревательными элементами.

Использование булерьяна

Схема установки булерьяна.

Данная печь представляет собой топливник, который состоит из толстых труб с открытыми вниз и вверх торцами. Трубы греются и тем самым обеспечивают конвективное перемешивание в комнате воздуха. Ускорят процесс их направленность в разные стороны. В случае необходимости обогреть несколько изолированных помещений понадобится от булерьяна сделать разводку воздуховодов с принудительной либо естественной циркуляцией.

Имеются некоторые достоинства подобной конструкции. Данные печи способны обеспечивать практически полное сгорание топлива при помощи того, что ими будет обеспечено длительное тление при ограниченном притоке кислорода. Следовательно, обеспечивается КПД, который не может быть достигнут традиционными печками-буржуйками.

Булерьян не будет занимать большое количество места в частном доме и не нуждается в собственном помещении. Для отопления 2-х этажей печь вполне может размещаться в столовой или гостиной. Запахов и копоти не будет.

Разводка воздуховодов может обойтись дешевле, чем разводка отопительной водяной системы.

Существуют и некоторые недостатки.

1. Воздуховоды практически не возможно проложить по окончании чистового ремонта таким образом, чтобы не испортить эстетику помещения. План отопления 2-х этажного дома, источника тепла и проводки понадобится продумать заранее.
2. Любое отопление печью двухэтажного дома подразумевает хранение запасов угля, дров, торфяных брикетов либо пеллет.

Использование кирпичной печи

Русская печь чаще всего имеет внушительные габаритные размеры. Она может занять до 1/3 площади дома и отапливать несколько комнат. При этом двухэтажные отопительные печки – это несколько другие, более сложные конструкции.

Порядовка русской печи.

Каких-либо стандартов в области конструирования печей из кирпича не существует. Конкретная реализация будет зависеть от размеров помещения, фантазии печника, расположения печи и так далее.

Типичная отопительная печь на 2 этажа – топливник, который расположен внизу, а также колпак, делающий на 2 втором этаже несколько витков.

Варианты исполнения могут быть разными. Например, достаточно будет положить чугунную плиту на топливник, проложив под нее асбестовый шнур для изоляции помещения от продуктов сгорания. В результате получится варочно-отопительная печь на 2 этажа.

Печь может располагаться в углу или посреди комнаты. Можно провести водяное отопление 2-х этажного дома с естественной циркуляцией при помощи обыкновенного помещения змеевика в топливник.

Конструкция русской печи.

Полезно знать, что если планируется реализовывать данный план, рекомендуется заказать теплообменник из нержавеющей стали, потому как стальная конструкция может прогореть через несколько лет.

Достоинство:

Если нет газа, то печное отопление является самым дешевым способом обогрева. Печь из кирпича способна радовать владельцев большой тепловой инерционностью. В большинстве случаев она протапливается раз в сутки на протяжении 2-3 часов, а остальное время она сможет отдавать тепло, которое было накоплено.

Недостатки:

1. Понадобится запас топлива, который может занять большое количество места во дворе.
2. Достаточно сложно сложить печь так, чтобы она не дымила в помещение, не растрескивалась и чтобы через кладку не проступал конденсат.

Если владелец дома не боится экспериментов, он может попробовать сложить данную печь самостоятельно.

Использование газовых конвекторов

Схема системы отопления с естественной циркуляцией.

Другой способ, при помощи которого с минимальными затратами средств и времени может быть выполнено воздушное отопление двухэтажного частного дома, – установка газовых конвекторов.

Каждая конструкция представляет собой закрытую горелку с воздушным забором с улицы и отводом продуктов сгорания туда же по коаксиальной трубе. Теплообменник будет греть воздух в комнате. Устройства способны работать и от магистрального газа, и от баллонного. Однако сжиженный газ может сделать отопление менее выгодным.

Достоинства конструкции:

1. Полностью автономное отопление каждого помещения дома.
2. Низкая стоимость реализации проекта. Цена каждого конвектора составляет 5-8 тыс. рублей. Если учитывать, что не понадобится котел и разводка от него, это может существенно сэкономить некоторое количество денежных средств.

Недостатки:

1. Магистральный газ есть не везде.
2. Установка конвекторов возможна исключительно на внешней стенке дома.
3. Довольно сложно сверлить отверстия под коаксиальную трубу в железобетоне.

Как выполняется водяное отопление в двухэтажном частном доме?

В данном случае принцип работы прост: котел будет греть теплоноситель (в большинстве случаев воду), а вода разносит тепловую энергию по приборам отопления, которые за счет конвекции нагревают воздух.

Использование двухтрубной разводки

Двухтрубная разводка системы отопления.

Подобную разводку осмысленно делать в случае большой площади каждого этажа. При этом самым интересным вариантом будет двухтрубная разводка по подвалу с перемещением теплоносителям стояками к комнатам.

Отопительными приборами выступают конвекторы либо радиаторы. Каждый из них может врезаться между обратным и подающим трубопроводами.

Достоинство заключается в том, что схема дает возможность сделать температуру радиаторов по всему дому одинаковой.

Недостатки:

1. Довольно большой расход труб.
2. Системе понадобится балансировка. Ближние радиаторы к котлу необходимо прижать дросселями, при этом ограничив через них расход воды, потому как в противном случае греть будут только они. В связи с этим может произойти разморозка системы отопления.

Использование однотрубной разводки

Однотрубная вертикальная система отопления с нижней разводкой.

Однотрубная разводка отопления в 2-х этажном доме является наиболее оптимальной. По периметру каждого из этажей будет проходить труба относительно большого диаметра, а параллельно ей врезаются приборы отопления.

Каждый прибор снабжается дросселем, воздушником и отсекающим вентилем на 2-ой стороне подводки, что дает возможность в случае необходимости снять радиатор, при этом не сбрасывая отопительную систему.

Достоинства подобной схемы:

1. Значительно меньшие расходы на разводку.
2. Отказоустойчивость. Отопительная система без всякой балансировки сможет функционировать в любые морозы. Нет необходимости в настройке температуры радиаторов, потому как это лишь опция, которая призвана обеспечить комфорт.

Недостаток заключается в том, что при очень большой площади этажей перепад температуры между первыми и последними отопительными устройствами будет весьма ощутимым. Однако данная проблема может легко решиться балансировкой при помощи дросселей.

Использование теплых полов в коттедже

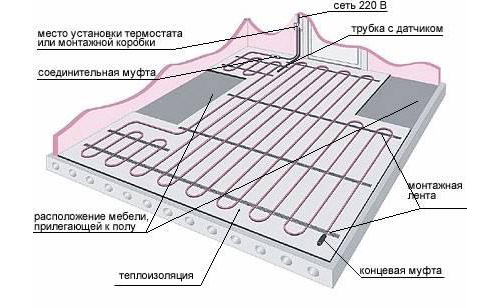

Схема укладки труб теплого пола.

Отопление 2-х этажного дома с теплыми полами прежде всего интересно рациональным распределением тепла в помещении, потому как температура будет самой большой в месте, где это наиболее полезно, – на уровне пола. Горячий воздух не будет бесполезно отдавать тепло крыше, скапливаясь под потолком.

Теплый водяной пол в большинстве случаев укладывается в цементно-песчаную стяжку в процессе строительства. Однако его можно монтировать и после этого, в сухую стяжку. В данном случае будут использоваться теплораспределительные алюминиевые пластины, которые делают равномерный нагрев пола.

Для теплых полов чаще всего на одном этаже в нескольких комнатах используется коллекторное подключение: трубы, которые уложены в пол, цепляются к общей гребенке с дросселями. Для каждого этажа рекомендуется использовать свой коллектор.

Достоинства подобной системы отопления:

1. Тепло из труб распределяется наиболее рационально.
2. Обеспечение комфорта в зимний период времени: довольно приятно ходить по теплому полу в холодное время года.
3. Низкая температура теплоносителя, которая необходима для работы отопления.

Недостаток заключается в том, что монтаж теплых водяных полов связан с капитальным ремонтом помещения.
